窄带滤光片

2018-06-22 admin1

窄带滤光片是从带通滤光片中细分出来的一种滤光片,其特点是在特定的波段允许光信号通过,而偏离这个波段以外的两侧光信号被阻止。这种滤光片的通带相对来说比较窄,一般为中心波长值的5%以下。


窄带滤光片的工作原理是利用光的干涉现象来选择性地透过或反射特定波长范围的光线。具体来说,它基于光的干涉和吸收特性,通过调整薄膜层堆积结构中的相位差,实现只有目标波长范围的光线被选择性地透过,其他波长的光线被阻隔或反射。窄带滤光片通常由多层薄膜堆积而成,每一层薄膜的折射率和厚度都是根据设计要求进行优化的。


窄带滤光片


产品介绍

抑制光源、传感器、⾃然光并分离出特定的单⾊光谱的光 学镜⽚。窄带滤光⽚是相对截⽌⼲扰光和透过特定波⻓的 滤光⽚,sunCity818集团光电⽣产的窄带滤光⽚优点在于更注重客户的应⽤领域,定制最佳性价⽐的窄带滤光⽚。⼴泛应⽤于半导体激光器,监控摄像机,传感器封装,医疗仪器,荧光显微镜。


窄带滤光片具有汇集/分离光信号、隔离干扰光、提高光抗压强度等作用,因此被广泛应用于电子、光通信、摄影印刷、检测仪器、生物识别、数码成像、LED显示、3D传感等领域。例如,在电子领域,窄带滤光片可用于手机、电脑等数码电子产品视窗制造、太阳能电池与IC封装场景,发挥着减少杂色光危害、分色曝光以消除色差等作用;在摄影印刷领域,其可用于彩色摄影、黑白摄影、印刷制版等场景,发挥着通过、限制和阻挡色彩光线的作用;在检测仪器领域,其可用于生物检测仪、指纹识别仪、CCD检测仪、半导体激光器等系统制造场景;在3D传感领域,窄带滤光片是3D摄像头重要部件,主要发挥着滤除3D Sensing接收端除特定波长光外的其余波长光的作用。




产品参数

⼯艺⽅式

IAD介质硬膜,组合型滤光⽚

峰值透过率

95%,90%,85%,80%,70%,60%,50%,40%,30%,20%,10%

半峰值带宽

FWHM=8nm,10nm,15nm,20nm,25nm,30nm,35nm,40nm

表⾯光洁度

国标三级,美军标40-20

通光孔径

镀膜覆盖⾯⼤于95%有效⾯

截⽌深度

OD2,OD3,OD4,OD5,OD6

产品厚度

0.3mm,0.55mm,0.7mm,1.0mm,1.1mm,2.0mm,3.0mm,4.0mm

截⽌波段

200nm~λ中⼼~1100nm

环境测试

MIL-STD-810F

产品材质

光学级玻璃(K9,BK7,B270,D263T,⽯英玻璃,有⾊玻璃等)

圆形尺⼨

Φ3mm-Φ110mm

⽅形尺⼨

2mm*2mm-146mm*146mm


光谱展示

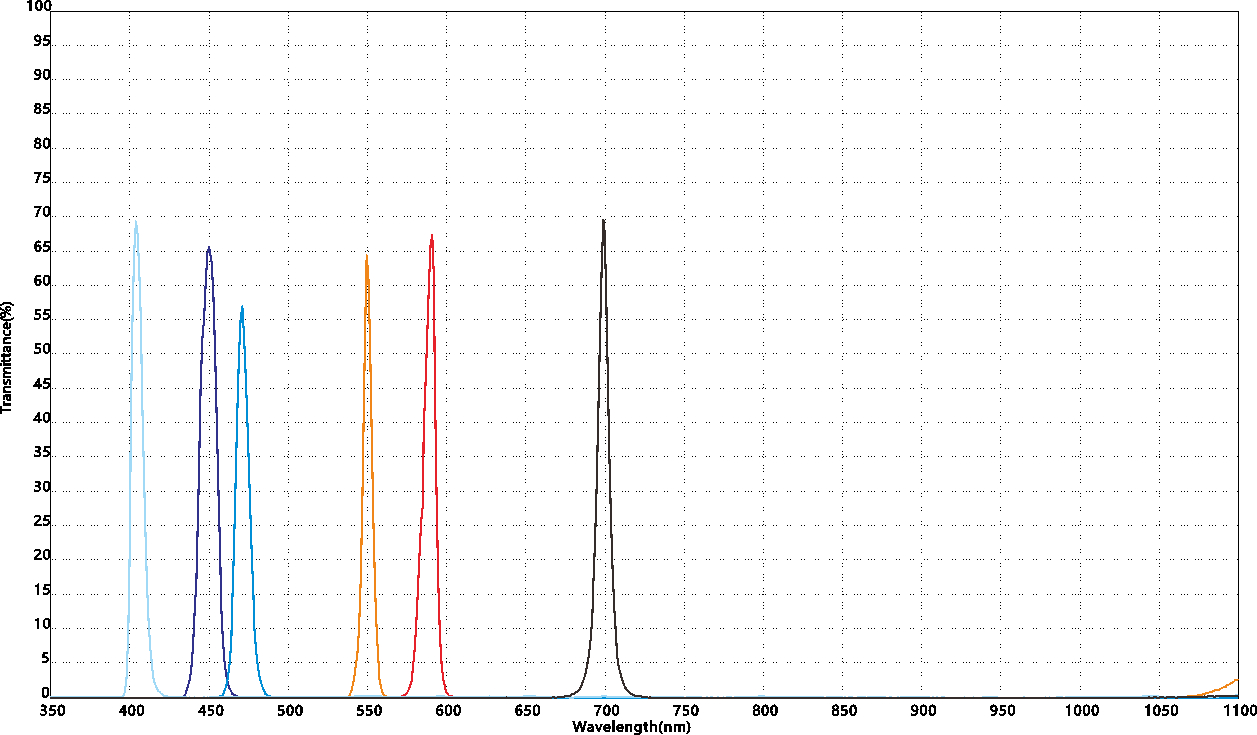

窄带滤光片光谱图

窄带滤光片光路图




常规应用

应⽤

中⼼波⻓

透过率

带宽

带外截⽌深度

产品型号

半导体封装

635nm

635±5nm@T≥90%

35±5nm

350-1100nm@T<0.01%

GA-NBP-635-35

激光测距仪

905nm

905±5nm@T>90%

20nm

350-1100nm@T<0.01%

GA-NBP-905-20

条码扫描

650nm

650±8nm@T>90%

50nm

350-1100nm@T<0.01%

GA-NBP-650-50

指纹识别

530nm

530±3nm@T>90%

25nm

350-1100nm@T<0.01%

GA-NBP-530-25

⽣物特征识别

850nm

850±3nm@T>80%

20nm

350-1100nm@T<0.01%

GA-NBP-850-20

刑侦光源

450nm

450±3nm@T>80%

20nm

350-1100nm@T<0.01%

GA-NBP-550-20

四轮定位仪

940nm

940±5nm@T>85%

35nm

350-1100nm@T<0.01%

GA-NBP-940-35

电⼦⽩板

808nm

808±3nm@T>85%

40nm

350-1100nm@T<0.01%

GA-NBP-808-40





标签: 窄带滤光片
